Ejemplo de un proyecto complejo:

Elaborado por Dr. Hans Lindemann en cooperación con la escuela técnica (construcciones) de San Juan (Argentina)
Los Profesores del dicho escuela técnica diseñaron el proyecto en un Workshop "Como aprender y como enseña con el método de proyecto?"

Argentina / INET: Sector Construcción


Ejemplo: El Balcón Caído (4)


Ejemplos de trabajos de investigación realizados

en forma grupal en el entorno áulico


Einstürzende Neubauten** - ¡Edificios nuevos derrumbándose!
home


Ejemplos de trabajos de investigación realizados

en forma grupal en el entorno áulico

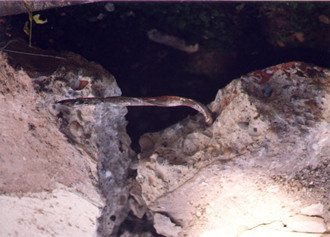

Descripción de la foto de los escombros del balcón caído:

El acero se observa limpio, sin oxidaciones. El hormigón tiene apariencia normal.

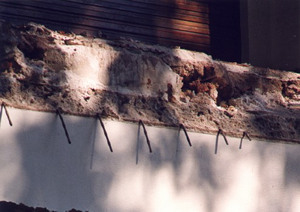

Descripción de la foto (aceros)

Los aceros no parecen oxidados.



Hipótesis de observación 1:

Podría suponerse que la caída de los balcones se produjo por estar mal dispuestos los aceros de la estructura del mismo. Pero un detalle suministrado por la misma foto nos cuenta que esta posibilidad podría ser poco segura debido a que aparecen dos filas: una superior y otra inferior. Los hierros se encontrarían colocados uno arriba y otro abajo alternadamente. Su ubicación podría ser correcta, pues probablemente su disposición estaría dada por barras que continúan desde la losa al voladizo. Una por debajo derecha y la otra acaballado arriba, absorbiendo el momento negativo.

 Hipótesis de observación 2:

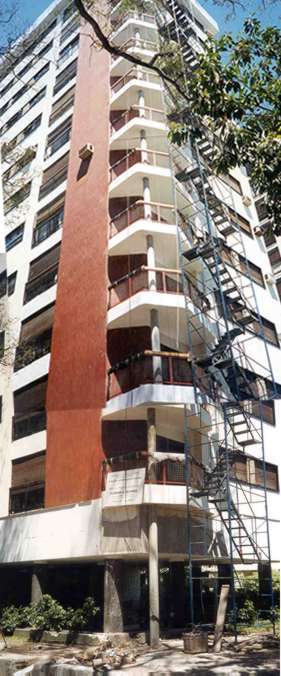

Aparentemente el balcón observado es el bajo del edificio, por lo que sería probable que su rotura/fractura se haya debido a la caída en cadena de los balcones superiores.





Descripción de la foto:

Visto las fotos en su conjunto de la foto, la información que suministran no es suficiente para corroborrar alguna de las primeras hipótesis sobre la causa de la caída de los balcones, por lo tanto habrá que realizar una reflexión más detallada.

Ejemplo:
Sector Construcción

Introducción para el instructor
Tarea para el aprendice
Información periodística
Hipótesis de trabajo



Trabajo de Investigación I


Hipótesis de Trabajo 1:
La caída del balcón más alto arrastraría los otros por impacto



Operacionalización de la hipótesis

Momento 1:
La caída de este balcón (el más alto) podría haber sido provocada por errores en el cálculo de la estructura.
Deberíamos investigar su cuantía, es decir:
        a)  ¿Habría insuficiente sección de hierro?
        b)  ¿Habría insuficiente sección de Hormigón?

Momento 2:
La caída de este balcón podría haber sido provocada por mala ejecución del trabajo.
Deberíamos investigar su dosificación, es decir:

a)  ¿Su dosificación estará equivocada?
          En este punto se deben indagar los siguientes aspectos:

1. ¿Existiría falta de aglomerante? ¿Cuál sería la cantidad de áridos y el tamaño de
granulometrías? Es decir, ¿qué tipo de arena se habría usado (fina, mediana, gruesa) y qué tamaño de canto rodado se habría privilegiado; cuál sería el tamizado utilizado?
2. ¿Habría exceso en la relación agua-cemento?
3. ¿Habría una mala compactación del Hormigón?
4. El hormigón aplicado: ¿tendría la resistencia específica requerida? ¿Cómo se la habría determinado? ¿Cuáles serían los resultados de los ensayos obtenidos a la compresión?
5. ¿Existiría una falta de curado? ¿Debido a qué determinantes?
6. ¿Existiría una cantidad de hierros menor a la especificada en el cálculo? Por tanto, ¿qué
figura profesional podría ser considerada como responsable por la inadecuada ejecución?
7. ¿Existiría una equivocada disposición de los hierros? Por tanto, ¿qué figura profesional podría
ser considerada como responsable por la inadecuada ejecución?
8. ¿Existiría una falta de adherencia entre el hormigón y el hierro por estar este último sucio?

b)  La caída del balcón podría haber sido provocada por defecto de los materiales.. Las variables entonces a indagar serían:

1. El acero no respondería a las exigencias de las normas que regulan su calidad. ¿Qué normas IRAM deberían ser investigadas para verificar la calidad del acero?
2. Las barras no tedrían el diámetro especificado. ¿Cuál sería el diámetro pertinente? ¿Quién o quiénes supervisarían que no exista un error en la compra del mismo?
3. El cemento no respondería a las exigencias de las normas IRAM que regulan su calidad. El error, ¿podría haber sido un problema de la empresa que fabricó o suministró dicho material? ¿Qué controles calidad deberían existir en ambos procedimientos?
4. ¿Cuánto tiempo habría estado almacenado el cemento? ¿Cuáles serían las condiciones óptimas de almacenaje? ¿Qué otros factores podrían afectar el proceso de almacenaje? ¿Cómo influirían los factores exógenos (ej:el climático) ¿En qué documentación / normativa estarían especificado dichos parámetros?
5. Los áridos presentes en el hormigón, ¿tendrían gran cantidad de elementos orgánicos y/o tierra? ¿Existirían los diversos controles de calidad en obra sobre el tipo de arena, el tipo de piedra y canto rodado utilizado? ¿Existiría alguna normativa que de algún horizonte al personal ejecutante de la obra?

c)  La caída del balcón, ¿podría haber sido provocada por problemas climáticos?

1. En el momento de la colada, cuando el hormigón estaba fresco, habría sido lavada por el agua de lluvia. ¿Qué precauciones deberían tomarse ante este tipo de fenómeno climático?
2. El hormigón fresco sufrió los efectos de congelación por temperaturas menores a los menos 5º C. ¿Qué tipo de modificaciones se producen a dichas temperaturas?
3. El hormigón fresco habría sufrido una deshidratación violenta por exceso de calor o viento. ¿Qué medidas se podrían adoptar ante estos tipos de fenómenos?

d) La caída de este balcón podría haber sido provocada por exceso de sobrecarga: carga mucho mayor que la prevista en el cálculo.
Uno de los ejemplos a analizar podrían ser:

1. Se habría efectuado una modificación estética en el balcón sin realizar una consulta hacia un profesional colocando canteros de tierra, por lo que la estructuras luego de determinado período de tiempo, cedieron. ¿Ante qué organismo/dependencia podría recurrir un particular cuando desea realizar una modificación de tal especie? ¿Existiría un ente regulador en el propio edificio que pueda garantizar la seguridad interna de las diferentes
unidades funcionales? ¿Qué alcance tendría?
2. Se habría realizado una evento en una plaza cercana, del Gobierno de la Ciudad de Buenos Aires. A su finalización se ofreció a los vecinos de Belgrano un expectáculo de fuegos artificiales que tendrían una duración de 20 minutos. Ante dicho acontecimiento, toda la familia se desplazó al balcón. ¿Cuáles serían las cargas mínimas que deben calcularse para un balcón?

e)  La caída de este balcón podría haber sido provocada por todos las hipótesis anteriormente
explicitadas, o por más de una de ellas.

Trabajo de Investigación II

Hipótesis de trabajo Nº 2:
La caída de todos los balcones podría haber sido provocada por el impacto de la caída en cadena facilitada por las deficiencias generalizadas, mencionadas en la hipótesis de trabajo Nº 1



Trabajo de Investigación III

Las responsabilidades civiles del Director de Obra y del Constructor las podría determinar fehacientemente un abogado dada la complejidad del tema. Sin embargo se podrían enumerar, a modo de ejemplo, algunas de las diversas figuras jurídicas que podrían aparecer en dicho caso:

    • Negligencia Profesional
    • Vicio
    • Dolo
    • Acción Dolosa
    • Omisión Dolosa

Ver más detalles: responsibilidades civiles



Trabajo de investigación a realizar por el grupo de aprendizaje:
Investigar en el Código Civil (1644) las diferentes atribuciones del Arquitecto y del Constructor.

Ver más detalles: cálculo de costos



La solución adecuada: remodelación completa de los balcones
